Для прокладки нефтегазопроводов происходит в труднодоступных местах необходима специальная, проходимая и выносливая техника
Первое, что приходит на ум при упоминании крупного проекта по укладыванию труб — длинный ряд бульдозеров с боковой стрелой, которые опускают предварительно сваренные сегменты труб. Хотя при строительстве трубопроводов часто используется большое количество различной техники — экскаваторы, бульдозеры, траншеекопатели, трубогибы и грузовики, сами трубоукладчики являются наиболее важными инструментами.
Где используются трубоукладчики?
Основными заказчиками этой техники выступают нефтегазовые компании и их подрядчики. Транспортировка сырья при помощи нефтегазопроводов — один из наиболее эффективных и экономичных методов. Учитывая, что прокладка нефтегазопроводов происходит по большей части в труднодоступных местах, то необходима специальная, проходимая и выносливая техника.
Также трубоукладчики активно используются муниципалитетами при прокладывании водосточных и канализационных труб. Нередко подобную технику можно встретить у строительных компаний и в других организациях, где они выполняют именно то, о чем говорит их название: прокладывают трубы в траншеях. Модели с грузоподъемностью более десятков тонн могут работать со стальными, бетонными и другими типами труб.
В зависимости от модели трубоукладчик в качестве шасси может использовать экскаватор, гусеничный трактор или бульдозер. Он также может выполнять роль стрелового крана. Для подъема и перемещения труб используются лебедки.
Большинство трубоукладчиков базируется на шасси тракторов. Исключением являются разве что разработки компании Volvo. Модели PL3005D и PL4809D построены на базе экскаватора.
Основные игроки на рынке
Заметными игроками на рынке трубоукладчиков и промышленных бульдозеров являются компании:
- Komatsu;
- Caterpillar;
- Volvo;
- Taishan;
- Shantui;
- Brandt;
- Liebherr и другие.
Komatsu — бесспорный король сегмента боковой стрелы. Несмотря на то, что они предлагаются рядом брендов, в том числе Caterpillar, Liebherr и CASE, трубоукладчики Комацу замечены в качестве главного звена многих проектов по прокладке трубопроводов, отчасти благодаря хорошей репутации.
Классифицируются исходя из диаметра укладываемых труб. Разделяются на:
- малые — до 529 мм;
- средние — до 1200 мм;
- большие — до 1420 мм.

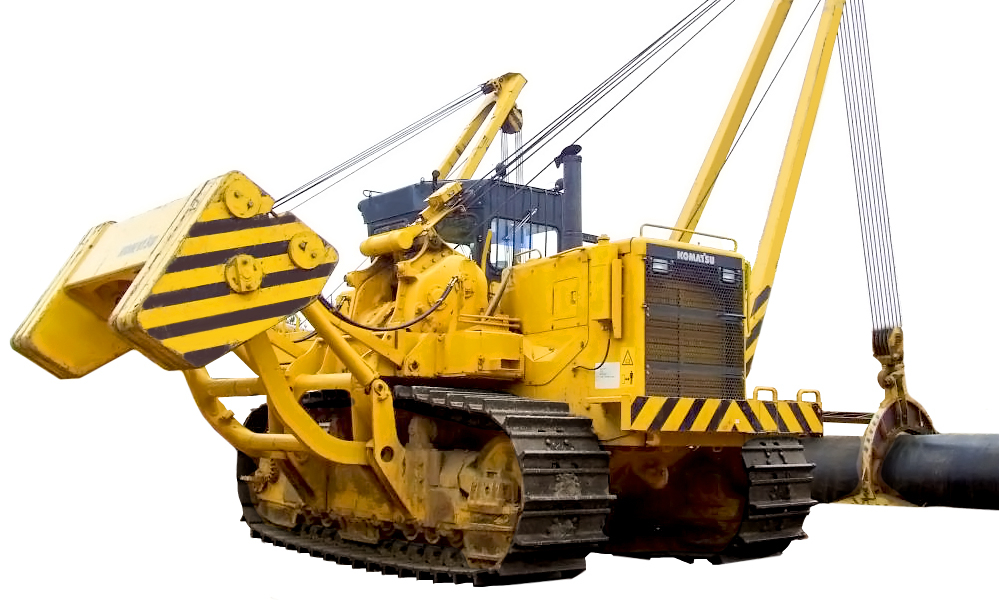

Трубоукладчики Komatsu представлены тремя моделями:
- D85C-21 — мощность ДВС 225 л.с., эксплуатационная масса 30 т, грузоподъемность 41 т;
- D155C-1 — мощность ДВС 320 л.с., эксплуатационная масса 45,8 т, грузоподъемность 70 т;
- D355C-3 — мощность ДВС 494 л.с., эксплуатационная масса 57,8 т, грузоподъемность 92 т.
Они концептуально разработаны и спроектированы таким образом, чтобы эффективно противодействовать моменту вращения и выдерживать высокие ударные нагрузки. Машины обеспечивают быстрое и легкое управление лебедкой при помощи трех рычагов. Возможно регулирование скорости передвижения крюка вверх и вниз.
Все три модели оснащены автоматическим ограничителем высоты подъема стрелы. Ходовая часть спроектирована максимально устойчивой к опрокидыванию. Передвигаться вперед и назад трубоукладчики могут при помощи трех передних и трех задних передач. Плавное переключение передач возможно благодаря трансмиссия Torqflow. Трубоукладчики Komatsu выпускаются на шасси гусеничного трактора. Для уравновешивания машины используется контргруз.
